Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

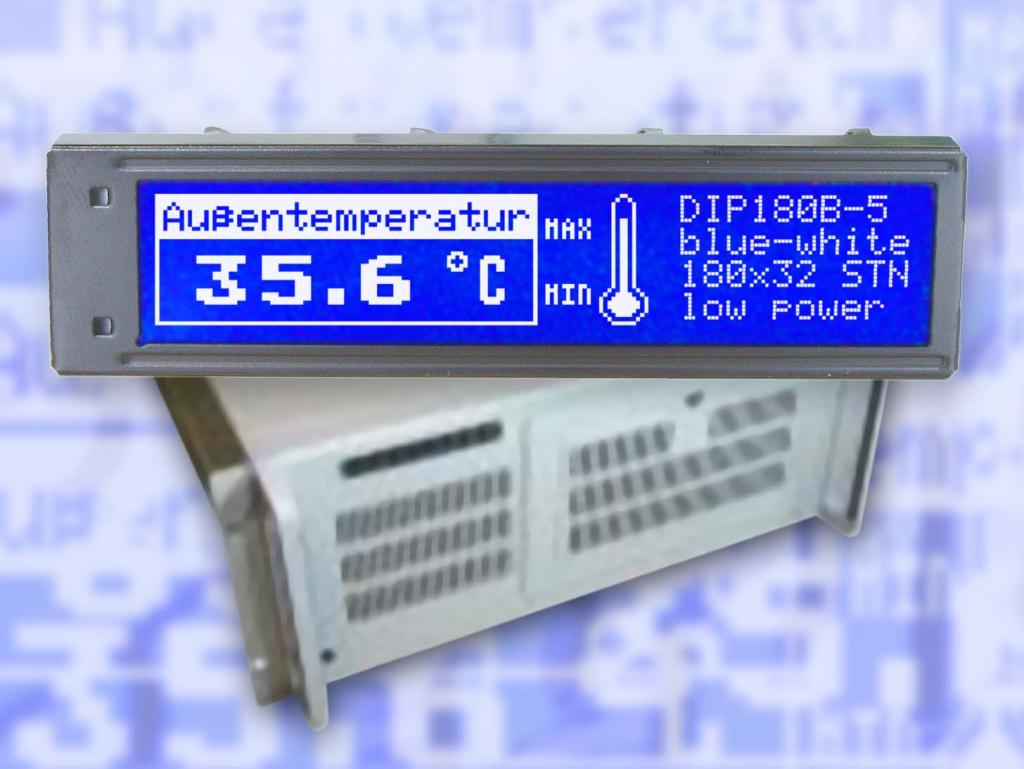

EA DIP180B-5NLW

Przejdź do sekcji Opinie

Wyświetlacz graficzny DIP 180x32

Przejdź do pełnego opisu
z VAT bez VAT
Cena 258,81 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 180
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 19
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 88
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 102
  • GRUBOŚĆ CAŁKOWITA [MM]: 10,8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 26,8
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 45
  • SZEROKOŚĆ PIKSELI [mm]: 0,42
  • WYSOKOŚĆ PIKSELI [mm]: 0,48
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 32
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: SED1520/kompatybilny
  • WBUDOWANA PAMIĘĆ RAM [kB]: 0,75
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz graficzny w scalakowatej obudowie DIP [*4], specjalnie przeznaczony dla pracy w obudowach rackowych o wysokości 1 U,

główne cechy:

  • bardzo kontrastowy, negatywowy wyświetlacz graficzny (STN), o organizacji 180*32 punktów obrazowych,
  • z białymi znakami na niebieskim tle,
  • podświetlenie LED białe,
  • wbudowany kontroler SED1520 / PT6520 lub kompatybilny, co umożliwia sterowanie przez
    __ 8-bitową szynę danych,
  • wbudowany kontroler nie posiada generatora znaków, a to oznacza, że wszystkie znaki i grafika muszą zostać
  • załadowane z zewnątrz,
  • różne zestawy znaków są dostępne na dyskietce EA DISKFONT1520, którą można zamawiać dodatkowo,
  • dokładny opis możliwości tego kontrolera można pobrać w załącznikach

podstawowe parametry:

  • napięcie zasilania wyświetlacza: __ +5,0 V - zasilanie główne
    __ -3,3 V - zasilanie pomocnicze dla ustawienia kontrastu (maksymalnie 800 uA),
  • napięcie zasilania podświetlenia = 3,0 V ~ 3,6 V, przy poborze prądu: maksymalnie 45 mA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 102 * 26,8 * 10,8mm (10,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • złącze w rastrze 2mm, 1*9 kontaktów (2 sztuki wymagane) [EA B200-9]

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].

Pliki do pobrania

File icon Flyer DIP 2014 englisch.pdf 406.50 kB

Flyer DIP 2014 englisch.pdf

File icon Flyer DIP 2014 deutsch.pdf 410.68 kB

Flyer DIP 2014 deutsch.pdf

File icon sed1520.pdf 204.63 kB

sed1520.pdf

File icon dip180-5.pdf 291.18 kB

dip180-5.pdf

File icon dip180-5e.pdf 291.26 kB

dip180-5e.pdf
