Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA DIP162-DN3LW

Przejdź do sekcji Opinie

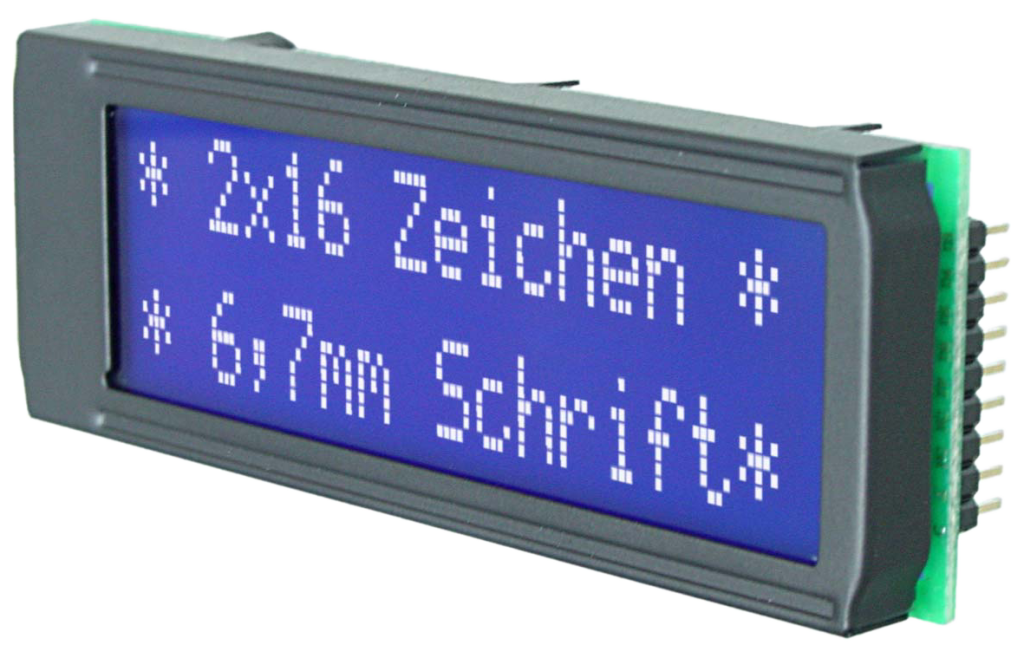

Wyświetlacz alfanumeryczny DIP 16x2

Przejdź do pełnego opisu
z VAT bez VAT
Cena 120,92 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 19
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 10.8
  • SZEROKOŚĆ CAŁKOWITA [MM]: 75
  • WYSOKOŚĆ CAŁKOWITA [MM]: 26,8
  • SZEROKOŚĆ PIKSELA [mm]: 0,56
  • WYSOKOŚĆ PIKSELI [mm]: 0,8
  • TERMINAL: Szpilki
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 45
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 2
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: HD44780/zgodny
  • ROZMIAR ZNAKU [MM]: 6,68
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz alfanumeryczny w scalakowatej obudowie DIP [*4],

główne cechy:

  • bardzo kontrastowy, negatywowy wyświetlacz alfanumeryczny (STN), o organizacji 2*16 znaków,
  • wysokość znaków = 6,7 mm, z białymi znakami na niebieskim tle,
  • podświetlenie LED białe,
  • wbudowany kontroler HD44780 lub kompatybilny, co umożliwia sterowanie przez
    __ 4 lub 8-bitową szynę danych

podstawowe parametry:

  • napięcie zasilania +5,0 V lub +/- 3,3 V, lub +/- 2,7 V,
  • napięcie zasilania podświetlenia = 3,0 V ~ 3,6 V, przy poborze prądu: maksymalnie 45 mA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 75 * 26,8 * 10,8 (10,8 mm - bez wyprowadzeń),
  • moduł zamienny wyprowadzeniami / pinologicznie z wykonaniami:
    __ moduły matrycowe 1*8, 2*8 i 4*20 znaków,
    __ moduł graficzny 122*32 punkty,

do zamówienia/zakupienia, opcjonalnie:

  • złącze w rastrze 2mm, 1*9 kontaktów (2 sztuki wymagane) [EA B200-9]
  • ramka z czarnego ABS, o wymiarach okna = 60 * 14,8 [mm], z szybką akrylową, przeciwodblaskową [EA 017-2UKE]
  • Istnieje możliwość testowania w układzie przystosowanym do pracy z układami wysterowującymi wyświetlacze ze standardowym złączem 16*2,54mm / 14*2,54mm, dzięki zastosowaniu adaptera - EA 9907

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].

Pliki do pobrania

File icon Flyer DIP 2014 englisch.pdf 406.50 kB

Flyer DIP 2014 englisch.pdf

File icon Flyer DIP 2014 deutsch.pdf 410.68 kB

Flyer DIP 2014 deutsch.pdf

File icon HD44780.PDF 315.05 kB

HD44780.pdf

File icon dip162-de.pdf 249.83 kB

dip162-de.pdf

File icon dip162-d.pdf 251.03 kB

dip162-d.pdf
