EA DIP128J-6N5LAT

Przejdź do sekcji Opinie

Wyświetlacz graficzny DIP 128x64

Przejdź do pełnego opisu
z VAT bez VAT
Cena 605,09 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 122
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 75
  • GRUBOŚĆ CAŁKOWITA [MM]: 11,3
  • WYSOKOŚĆ CAŁKOWITA [MM]: 45,8
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 45
  • SZEROKOŚĆ PIKSELI [mm]: 0,42
  • WYSOKOŚĆ PIKSELI [mm]: 0,5
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: PT6607/08
  • WBUDOWANA PAMIĘĆ RAM [kB]: 1
  • KOLOR PODŚWIETLENIA: bursztyn
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

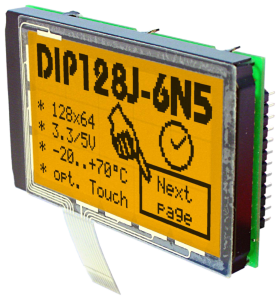

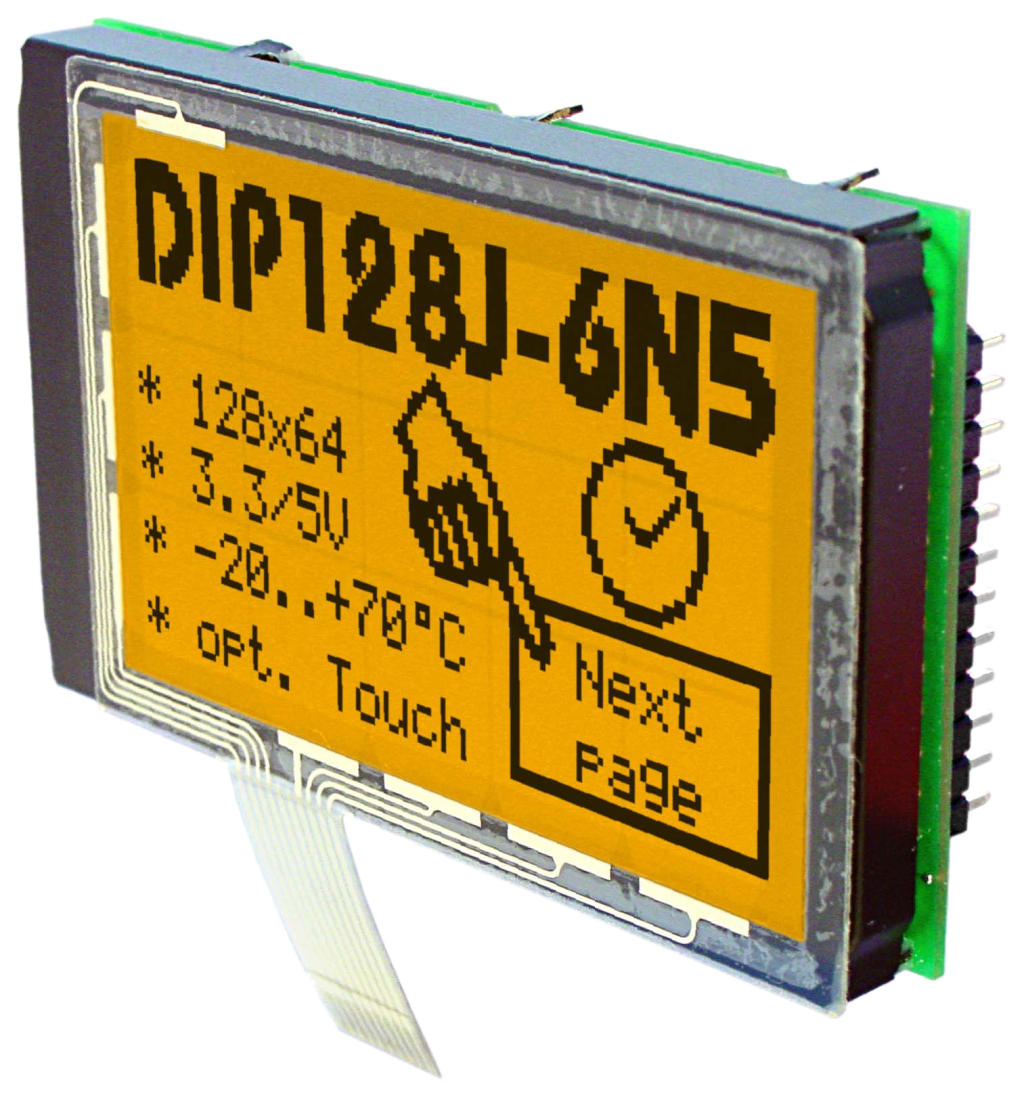

wyświetlacz graficzny w scalakowatej obudowie DIP [*4],

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz graficzny, o organizacji 128*64 punkty,
  • z czarnymi punktami obrazowymi na pomarańczowym tle,
  • podświetlenie LED pomarańczowe,
  • sterownik KS0107/0108 lub PT6607/08 na pokładzie, co umożliwia sterowanie przez
    __ 8-bitową szynę danych
  • matrycowy panel dotykowy o organizacji 5*3 pola, z filtrem przeciwodblaskowym, odporny na zadrapania,

podstawowe parametry:

  • napięcie zasilania: +5V, przy poborze prądu: 4 mA (bez podświetlenia),
  • napięcie zasilania podświetlenia: 2,2 V ... 2,6 V, mały pobór mocy podświetlenia - już od 15 mA do 90 mA,
  • żywotność podświetlenia = ponad 100.000 MTBF,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 75 * 45,8 * 11,3 (11,3mm - bez wyprowadzeń),
  • możliwość sterowania przez szynę RS232 przy użyciu sterownika IC202-PGH,

do zamówienia/zakupienia, opcjonalnie:

  • listwa 12-kontaktowego złącza w rastrze 2,54mm, dla łatwego montażu / podłączenia całego modułu [EA B254-12]
  • złącze ZIF w rastrze 1mm, do montażu SMD, dla zdjęcia sygnałów z ekranu dotykowego [EA WF100-10S]
  • dedykowana ramka / aluminiowy panel przedni, czarny (czerniony) [EA 0FP129-6]

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].
