Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA DIP122-5HNLED

Przejdź do sekcji Opinie

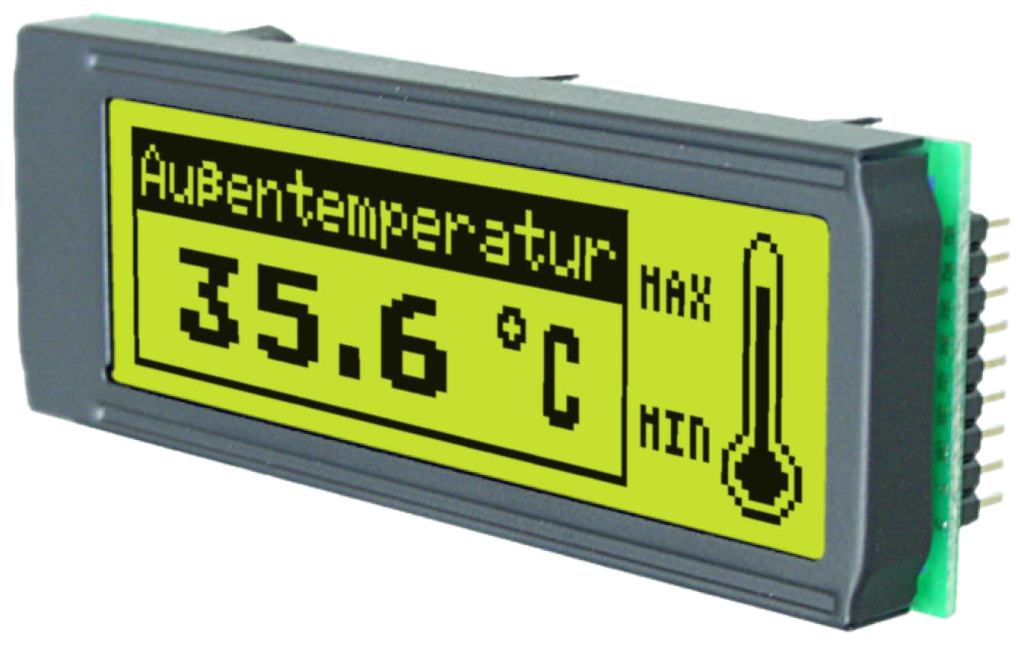

Wyświetlacz graficzny DIP 122x32

Przejdź do pełnego opisu
z VAT bez VAT
Cena 162,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 122
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 19
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 68
  • GRUBOŚĆ CAŁKOWITA [MM]: 10,8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 26,8
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 150
  • SZEROKOŚĆ PIKSELI [mm]: 0,42
  • WYSOKOŚĆ PIKSELI [mm]: 0,47
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 32
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: SED1520/kompatybilny
  • WBUDOWANA PAMIĘĆ RAM [kB]: 0,5
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz graficzny w scalakowatej obudowie DIP [*4],

główne cechy:

  • bardzo kontrastowy, pozytywowy wyświetlacz graficzny (STN), o organizacji 122*32 punkty,
  • z ciemnymi punktami obrazowymi na żółto-zielonym tle,
  • podświetlenie LED zółto-zielone,
  • sterownik SED1520 / PT6520 lub kompatybilny na pokładzie, co umożliwia sterowanie przez
    __ 8-bitową szynę danych

podstawowe parametry:

  • napięcie zasilania: +2,7 ... 5V / -6,3 ... -4V, przy poborze prądu: maksymalnie 800 uA,
  • napięcie zasilania podświetlenia: 4,1 V, przy poborze prądu: typowo 150 mA / maksymalnie 200 mA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 68 * 26,8 * 10,8 (10,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • złącze w rastrze 2mm, 1*9 kontaktów (2 sztuki wymagane) [EA B200-9]
  • kontroler graficzny wysokiego poziomu [EA IC1520-1PGH]
  • Wyświetlacz należy do rodziny modułów zamiennych między sobą pinologicznie:
    __ mechanicznie - z wykonaniami 1*8, 2*8, 2*16 i 4*20 znaków,
    __ logicznie (złączem) - z wykonaniami 128*64, 240*128 punktów (o większych wymiarach zewnętrznych).

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].
